Yastı mis örgülü məftil və ya yuvarlaq mis hörüklü telin seçilməsinin açarı, tətbiq ssenarinizin təmas sahəsini və struktur sabitliyini daha çox qiymətləndirdiyini və ya əyilmə elastikliyini və naqillərin rahatlığını daha çox qiymətləndirdiyini müəyyən etməkdir.

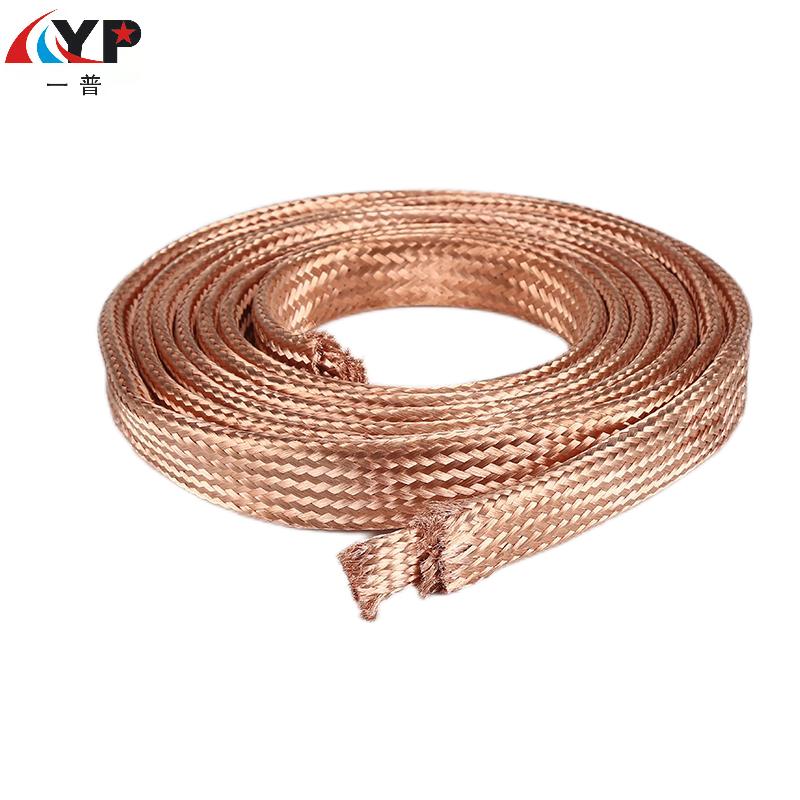

Yastı mis hörülmüş məftil- sabit birləşmələr, yüksək cərəyan və zəlzələyə davamlı tətbiqlər üçün uyğundur
Aşağıdakı hallarla qarşılaşsanız, düz naqillərə üstünlük verin:
-Birləşdirilmiş obyektlər yastı lövhələrdir, məsələn, transformator çıxış xətləri, keçid qurğuları şinləri və elektrik kəsici kontaktları. Düz bir forma mükəmməl uyğunlaşa, təmas sahəsini artıra və təmas müqavimətini azalda bilər.
-Avadanlıqda, məsələn, mühərriklərə və ya böyük dizel mühərriklərinə qoşulduqda vibrasiya var. Onun toxuculuq strukturu vibrasiyaları effektiv şəkildə saxlaya bilir və tək telli mis çubuqlardan daha çox yorğunluğa davamlıdır.
-Gevşekliyin qarşısını almaq lazımdır: Kəsdikdən sonra səpilmək asan deyil və iplik ucları quraşdırma zamanı xüsusi müalicəyə ehtiyac duymur, əməliyyatı daha rahat edir.
-Yüksək cərəyan keçirmə: Yüksək cərəyan ssenarilərində (məsələn, yüzlərlə və hətta minlərlə amper) düz naqillər daha böyük istilik yayma sahəsinə malikdir və adətən eyni en kəsiyi olan dairəvi naqillərdən daha yaxşı cərəyan keçirmə qabiliyyətinə malikdir.

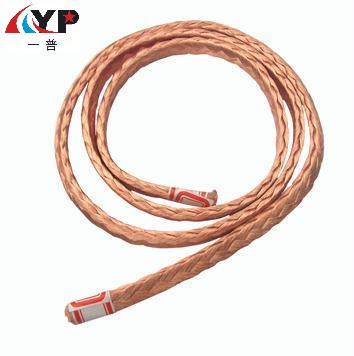

Dəyirmi mis hörülmüş məftil- çevik naqillər, hərəkətli birləşmələr və dar boşluqlar üçün uyğundur
Aşağıdakı xüsusiyyətlər təmin edilərsə, dairəvi xətlər daha uyğun seçimdir:
-Elektrik şkaflarının künclərində olduğu kimi naqil sahəsi dar və dolamadır və boruların quraşdırılmasına ehtiyac. Dəyirmi tellərin bükülmüş strukturu son dərəcə yumşaqdır və çox kiçik bir əyilmə radiusuna malikdir.
-Birləşdirici komponentlər hərəkət tələb edir, məsələn, mühərriklər üçün karbon fırçaları və robotlar üçün aktiv birləşmələr. Dairəvi naqillərin elastikliyi onları təkrar əyilmə zamanı qırılmağa daha az meylli edir.
-Quraşdırma yolu sabit deyil: əgər əlaqə mövqeyini saytda tənzimləmək lazımdırsa, dairəvi teli əl ilə əymək və formalaşdırmaq daha asandır.
-Universal məftil tələbləri: Universal çevik məftil kimi, müxtəlif adi elektrik komponentlərini birləşdirir.
Xülasə:
Addım 1: Bağlantı terminalının formasına baxın
-Əgər düz terminaldırsa (məsələn, şin, mis şin) → düz naqil seçin.
-Əgər o, dairəvi terminaldirsə (məsələn, terminal postu və ya bolt), hər ikisi istifadə edilə bilər, lakin dairəvi naqillər daha çevikdir və yastı naqillər dairəvi uclarla bükülməlidir.
Addım 2: Quraşdırma yolunu və mühiti yoxlayın
-Yol sabit, düz və ya bir qədər əyri → düz xətt seçin.
-Yol mürəkkəbdir, çoxlu döngələr və ya dar dəliklərdən keçmək tələb olunur → dairəvi xətt seçin.
